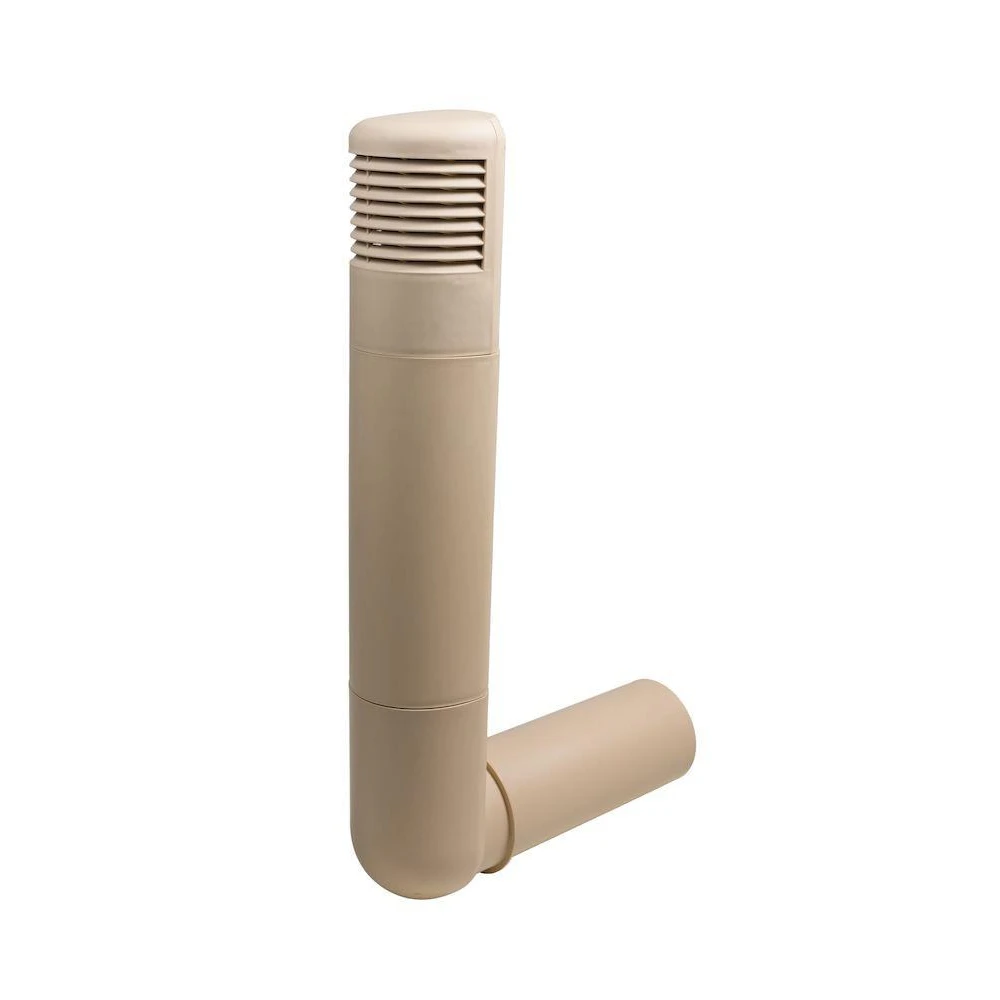

Цокольный дефлектор Ross 160/170 (бежевый)

ROSS -160/170 дефлектор –элегантное изделие серии VILPE® для вентиляции цокольного пространства здания, удаления радона и влаги из цокольной части, притока свежего воздуха в расположенные в подвале баню, гараж, котельную, подачи воздуха в камины, а также в качестве приточной трубы расположенного в подвале дома рекуператора.

ROSS -160/170 дефлектор применим для естественной или в системе принудительной вентиляции цоколя здания. Уникальность конструкции дефлектора позволяет воздуху свободно проходить по трубе, без образования воздушных пробок. Конструкция дефлектора препятствует попаданию в подвал снега, мусора и грызунов.

Высота трубы дефлектора регулируется: трубу можно нарастить удлинителем или отпилить до нужной высоты. В комплект входит ROSS монтажный патрубок. Отдельно можно приобрести удлинитель.

Комплект:

• ROSS -160 дефлектор
• вертикальная труба
• патрубок
• ROSS монтажный патрубок
• монтажный хомут -2 шт.
• кронштейны для крепления к стене -4 шт.
• крепление- удлинитель
• набор крепежа (болты 6х20 с гайками-4 шт.+ саморезы 4,2х38 с дюбелями-6 шт.+ саморезы 4,2х19-2 шт.)

Монтаж

ROSS -160/170 устанавливают в отверстие в цоколе диаметром 170 мм.Горизонтальный патрубок соединяют с воздуховодом диаметром 160 мм. Вертикальная труба крепится к стене кронштейнами.

Чертеж дефлектор Ross 125/135 (jpg, 165.31 Кб)

Презентация цокольный дефлектор Ross (pdf, 1,008.47 Кб)

Технический паспорт цокольный дефлектор Ross (pdf, 122.16 Кб)

Монтаж цокольного дефлектора (pdf, 436.95 Кб)
